Пеналы АртДом — фасады Linea, механизм Экседра и авторское наполнение

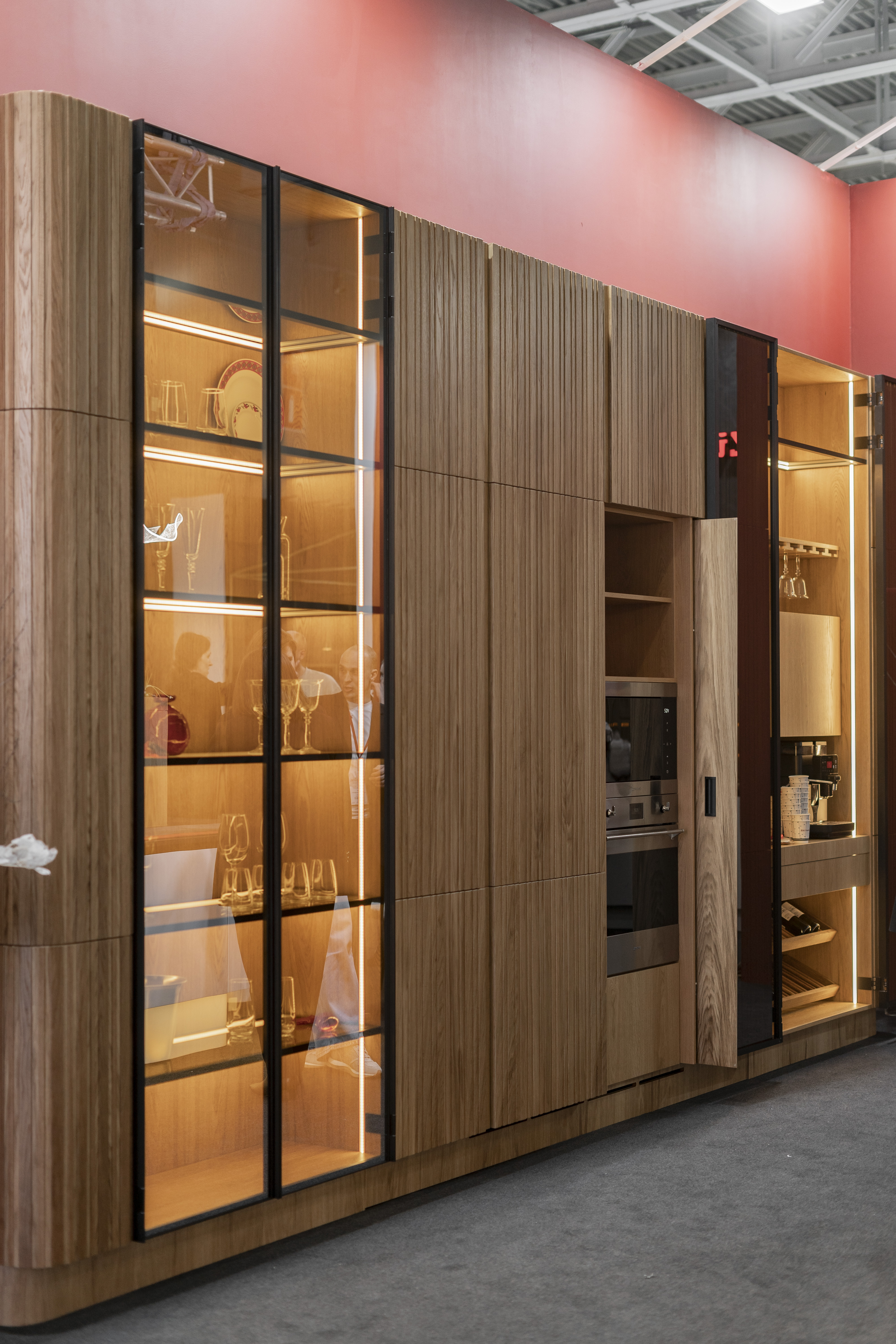

Группа высоких пеналов с фасадами Linea | механизм Экседра и алюминиевый профиль | разноуровневая фрезеровка с толстым шпоном и радиусами | люки под коммуникации | авторское наполнение из берёзовой фанеры

Конструктор

Хохлов Дмитрий, ZITI

Адрес объекта

Экспозиция «АртДом», ЦДХ, Крымский Вал, 10, Москва

ПЛощадь

5,7 м² (суммарная фронтальная проекция пеналов)

ТИП ОБЪЕКТА

Экспозиционный стенд (пеналы)

ГОД РЕАЛИЗАЦИИ

2024

до 2800 мм

Высота изделия

Экседра

Механизм

Берёзовая фанера

Материал наполнения

5488,8 мм

Общая длина группы

01

Задача

Разработать и изготовить группу экспозиционных пеналов, которые одновременно демонстрируют возможности производства ZITI в области сложного фрезерования фасадов, работы с толстым шпоном и интеграции механизма Экседра. Ключевые узлы: механизм Экседра, высокие фасады с талюминиевым профилем, фасады Linea с разноуровневой фрезеровкой

02

Первоначальные рендеры

04

Технические решения

01

Механизм Экседра и алюминиевый профиль

01

Откидные полки на фартуке

В пеналах применён механизм Экседра в сочетании с алюминиевым профилем — решение обеспечивает плавное открывание высоких фасадов (до 2800 мм) и жёсткость конструкции. Алюминиевый профиль интегрирован в каркас и служит одновременно несущим элементом и декоративной раскладкой.

02

Разноуровневая фрезеровка фасадов

01

Откидные полки на фартуке

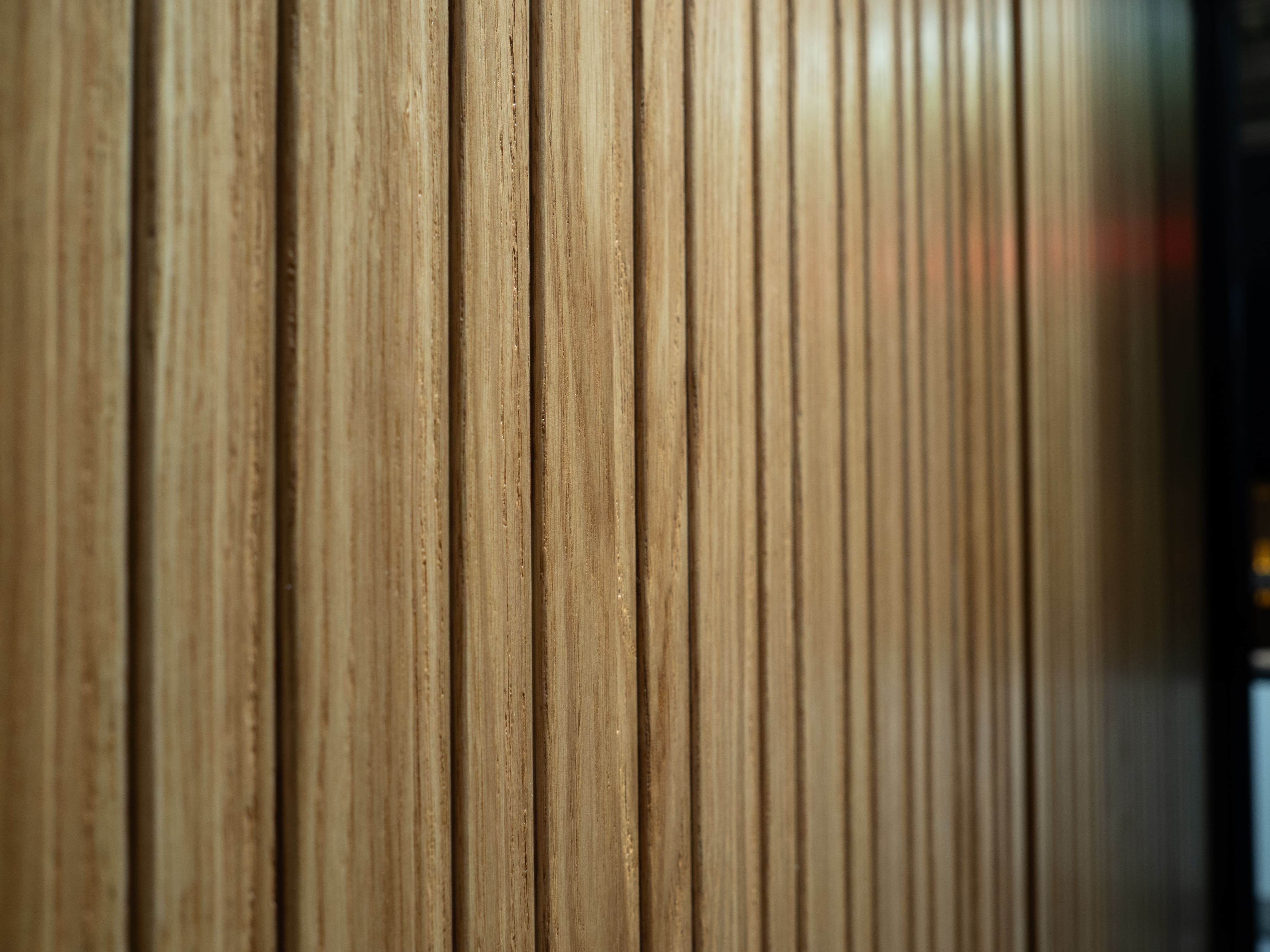

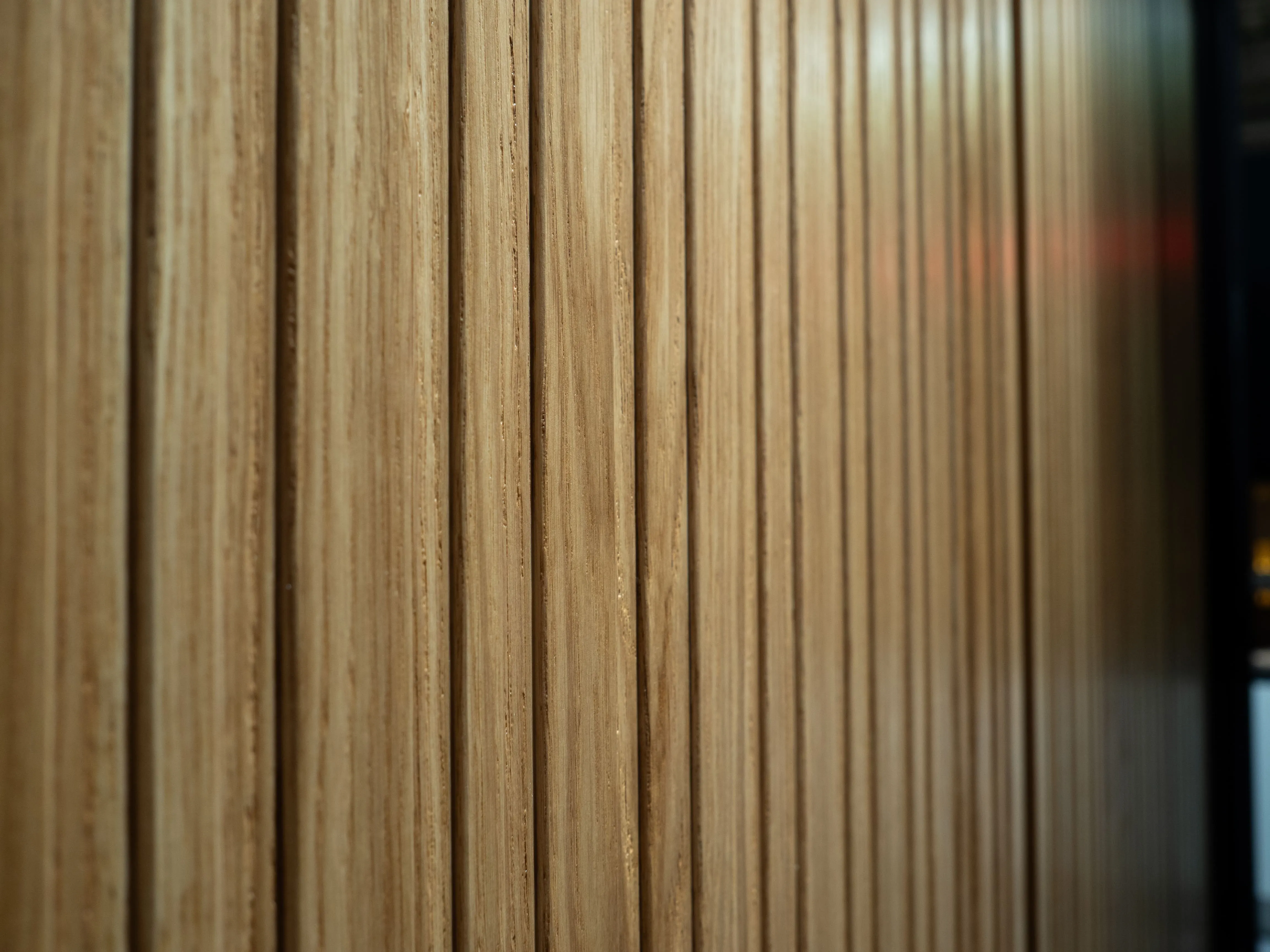

Разноуровневая фрезеровка фасадов Linea с толстым шпоном и радиусами: Фасады Linea подверглись многоступенчатой фрезеровке с перепадами глубин в горизонтальных регистрах. После фрезеровки каждый регистр шпонировался отдельно с подбором направления волокна — эффект трёхмерного рельефа. Выполнены радиусные элементы. Точность позиционирования — до 0,1 мм.

03

Авторское наполнение из берёзовой фанеры

01

Откидные полки на фартуке

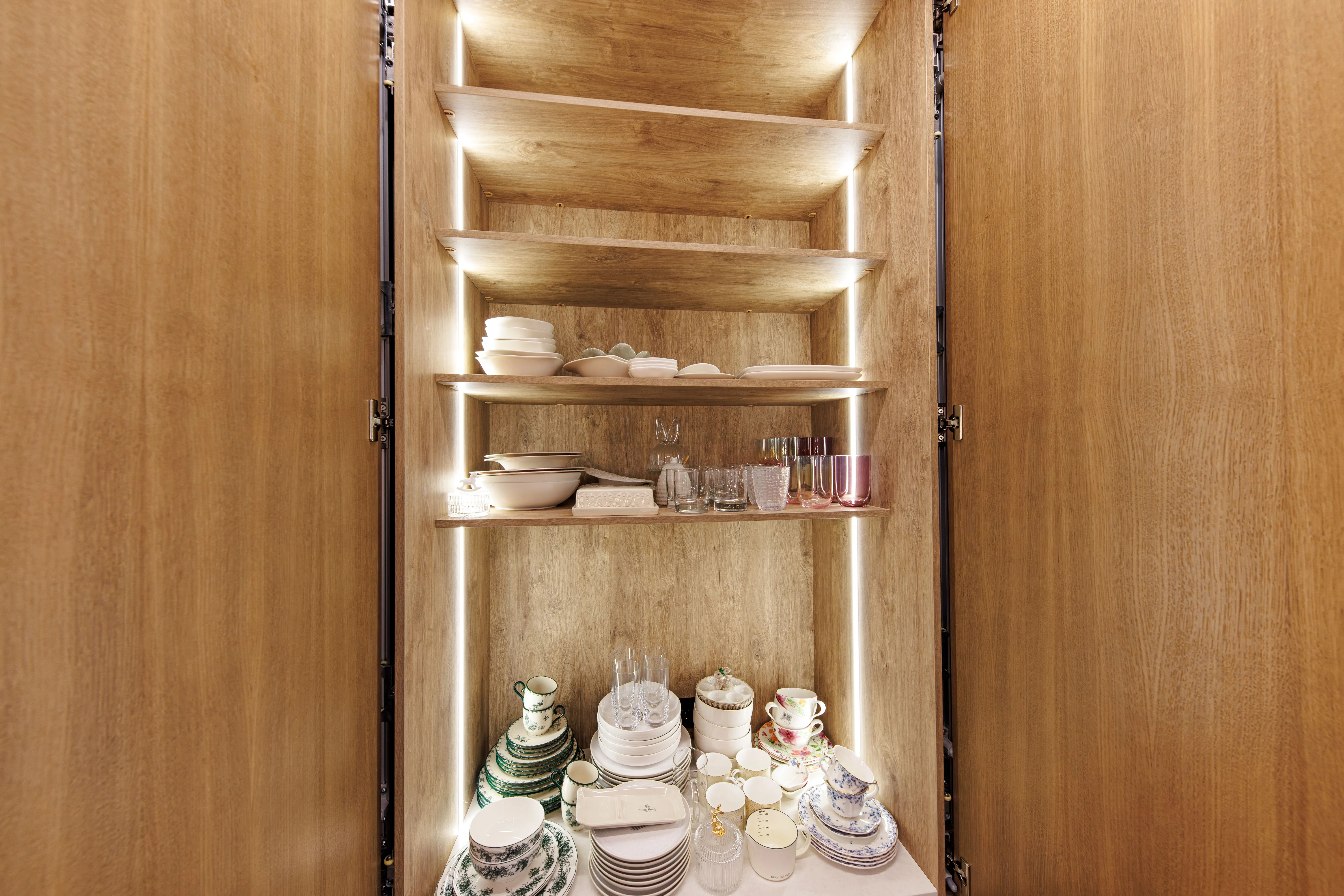

Авторское наполнение выполнено из фрезерованной берёзовой фанеры: полки, разделители и декоративные элементы с индивидуальной геометрией, разработанные специально под проект.
